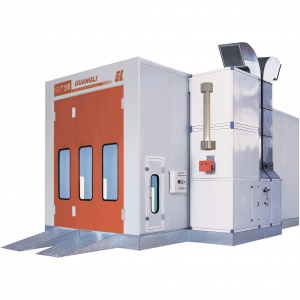

Окрасочно-сушильная камера Guangli GL9

Окрасочно-сушильная камера Guangli GL9 имеет в своей основе металлическое основание
высотой 30 см. Напольные решётки (цельные) выдерживает нагрузку до 600 кг на одно колесо. В
стандартном исполнении камера Guangli GL9 комплектуется дизельной горелкой из нержавеющей
стали Riello G20S итальянского производства. Мощность горелки составляет 200 кВт, 90 %
нагретого воздуха подвергается рециркуляции. Корпус Guangli GL9 собирается из сэндвич-
панелей толщиной 50 мм, в качестве наполнителя используется пенополистирол. Опционально
можно в качестве наполнителя можно использовать минеральную вату. Фронтальная дверь
камеры состоит из 3-х створок, аварийная дверь находится сбоку камеры, она оборудована
пневматическим затвором.
Данная окрасочно-сушильная камера оборудована двумя вентиляторами: приточным и вытяжным.
Наличие двух вентиляторов позволяет обеспечивать воздухообмен внутри камеры до 36 000
м³/час, скорость потока воздуха внутри камеры составляет 0.25 — 0.35 м/с. Приточный вентилятор
обладает мощностью 11 кВт, мощность вытяжного вентилятора составляет 7.5 кВт. Вытяжной
воздуховод покрасочной камеры, включает в себя 5 метров прямой трубы, один 90˚ отвод, один
60˚ отвод, 5 метров прямой трубы и 2 небольших отвода. Заслонка, переключающая режимы
окраска/сушка, срабатывает автоматически посредством пневматики.
Система фильтров состоит из: потолочного фильтра (степень фильтрации 98 %), напольного
фильтра (степень фильтрации 95 %) и фильтра предварительной очистки (степень фильтрации 80
%). Потолочный фильтр состоит из 8-и фильтров, которые монтируются над несущей рамой,
выполненной из стали и покрашенной порошковым покрытием. Напольный фильтр состоит из 5-и
частей и 2-х выпускных фильтров.
Верхнее освещение состоит из 12 плафонов, каждый плафон состоит из 4 ламп по 40 Вт. На
данной модели используется дополнительное боковое освещение, оно включает в себя 10
плафонов, в каждом по 4 лампы мощностью по 40 Вт каждая. Блок управления и его компоненты
импортного производства (Mitsubishi, Omron), они защищены от перегрузки, перегрева,
пропадания фазы и от фазовой синхронизации, мотор с Y/Δ запуском. При истечении заданных
значений времени, работа камеры автоматически прекращается. Покраска происходит при
постоянной температуре. Питание окрасочно-сушильной камеры Guangli GL9 осуществляется
посредством трёхфазной сети с напряжением 380 В, мощность установки 22.5 кВт.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Стены Сэндвич-панель с усиленной конструкцией, с антибликовым

покрытием, наполнение пенополистирол 50мм

Основание

Металлическое основание камеры и группы притока высотой 30см.

Наружные размеры

Длина — 8.7 м, ширина — 5.6 м, высота — 4.2 м

Внутренние размеры

Длина — 8.6 м, ширина — 4 м, высота — 3.4 м

Главная дверь

Трехстворчатая, ширина 3 м, высота 3.35 м

Аварийная дверь

Ширина -0,8 м; высота -2,0 м, замок «Антипаник»

Освещение Верхний уровень — 48 ламп по 18 Вт
Нижний уровень — 40 ламп по 18 Вт

Воздухообмен

36000 м3/ч; Скорость потока воздуха 0.3 — 0.5 м/с

Вентиляционные
агрегаты

Приточный вентилятор мощность 11 кВт
Вытяжной вентилятор мощность 7.5 кВт
Клапан регулировки потока воздуха(клапан-шибер)

Температурные режимы Горелка RIELLO G20(дизель), max тепловая мощность 202 кВт
Рециркуляция - 90% теплого воздуха в режиме сушки.
Теплообменник из нержавеющей стали

Система фильтров Фильтр предв. очистки: степень фильтрации - 80%
потолочный фильтр: степень фильтрации - 98%
напольный фильтр: степень фильтрации - 95%

Решетки напольные Полно решетчатый пол, две полосы - 600 кг на отпечаток
200х200мм, 3 полосы - 250 кг на отпечаток 200х200мм

Питание Электрическая трехфазная сеть напряжением 380 В, 22.5 кВт — 26

А
